Descripción del producto

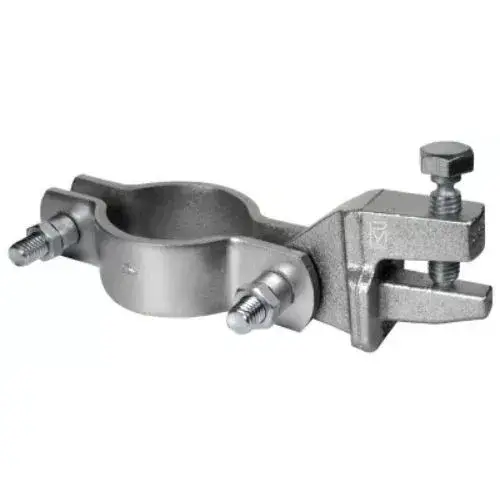

La Fig. AF730 Anvil es una abrazadera sísmica de alta resistencia, diseñada para conectar sistemas de tuberías a riostras en aplicaciones sísmicas. Su función principal es proporcionar soporte tanto para cargas sísmicas horizontales como verticales, garantizando la estabilidad y seguridad de las instalaciones en zonas sísmicas. Este producto es esencial para aquellos que necesitan asegurar sus sistemas de tuberías en proyectos donde la resistencia sísmica es crítica.
Este producto es de fácil instalación y cumple con las normativas más exigentes en cuanto a resistencia y durabilidad. Además, se fabrica con materiales de alta calidad, garantizando su desempeño durante largos períodos de tiempo.
Beneficios de la Fig. AF730 Anvil
- Alta resistencia sísmica: Diseñada para soportar cargas sísmicas tanto horizontales como verticales.
- Materiales de calidad: Fabricada en acero carbono y hierro fundido dúctil para una mayor durabilidad.
- Fácil instalación: El sistema de tornillos y tuercas permite una instalación sencilla con un indicador visual del torque adecuado.
- Cumple con normativas internacionales: Aprobaciones cULus y FM, y cumple con las normativas NFPA 13, ASCE 7, IBC y MSS SP-127.
Especificaciones del Producto
- Rango de tamaño del tubo de servicio: 1″ – 12″, DN25-DN100.
- Material: Acero al carbono para la abrazadera y herrajes, hierro fundido dúctil para la fijación del miembro de riostra.
- Acabado: Abrazadera galvanizada por inmersión en caliente (ASTM A153), fijación de miembro de riostra electrogalvanizada (ASTM B633).
- Aprobaciones: cULus listado (ANSI/UL 203a), aprobado FM (FM 1950-13), probado FM (ANSI/FM 1950-16).
Dimensiones y Peso
| Tamaño (pulgadas) | A (pulg.) | B (pulg.) | Y (pulg.) | Peso (lbs) |
| 1″ (DN25) | 7.6 | 1.50 | 1.91 | 2.49 |
| 1½” (DN32) | 8.0 | 2.55 | 2.64 | 3.20 |
| 2″ (DN50) | 8.7 | 2.78 | 2.92 | 3.50 |
| 3″ (DN80) | 9.8 | 3.13 | 3.38 | 4.20 |
| 4″ (DN100) | 10.8 | 3.38 | 3.81 | 5.00 |
Instalación de la Fig. AF730 Anvil
La Fig. AF730 Anvil es fácil de instalar. Su diseño incluye tornillos y tuercas que permiten un ajuste preciso, asegurando que se alcance el torque adecuado para una instalación segura. Además, el indicador visual proporciona una guía clara para verificar que los valores de torque hayan sido alcanzados correctamente. Su montaje es compatible con otros componentes de bracing de la marca ASC Engineered Solutions™, lo que facilita su integración en sistemas de tuberías sísmicamente resistentes.
Aplicaciones de la Fig. AF730 Anvil
La Fig. AF730 Anvil es perfecta para:
- Sistemas de tuberías en áreas sísmicas: Ideal para instalar en proyectos que requieren una protección sísmica avanzada.
- Construcción de infraestructuras: Asegura la estabilidad de las tuberías en edificios, fábricas, y plantas industriales.
- Proyectos de energía y agua: Fundamental para la protección de instalaciones críticas en sectores de energía, petróleo y gas, y sistemas de agua.
