¿Qué es la Soportería?

Los sistemas estructurales transfieren su carga a través de una serie de elementos al suelo. Esto se logra diseñando la unión de los elementos en sus intersecciones. Cada conexión está diseñada para que pueda transferir o soportar un tipo específico de carga o condición de carga.

Así pues, la soportería entra en acción en el momento en que se llevan a cabo trabajos de conducción de fluidos a través de tuberías, por ejemplo. Se vuelve imprescindible que las tuberías se encuentren sujetas a las estructuras existentes como pueden ser; columnas racks, trabes, piso o losa y equipos.

El objetivo principal de la soportería o de un soporte es la de comunicar las cargas que vengan en las tuberías con dirección a todas las estructuras, como las antes mencionadas, así como a los equipos.

Asimismo, las piezas de sujeción son las herramientas que pasan la carga desde la conexión estructural con dirección a la estructura del soporte. La soportería para tuberías está conformada por elementos de sujeción e interconexiones estructurales.

Para poder intervenir en una estructura, primero es necesario tener claro las fuerzas que se pueden resistir y transferir en cada nivel de apoyo a lo largo de la estructura. Es importante mencionar que el comportamiento real de un soporte o conexión puede ser muy complicado.

Tanto es así, que solo expertos e ingenieros pueden llevar a cabo este trabajo de soportería en cada proyecto. Si se consideran todas las diversas condiciones, el diseño de cada soporte sería un proceso larguísimo.

Y a pesar de ello, las condiciones de cada uno de los tipos de soportería influyen mucho en el comportamiento de los elementos que componen cada sistema estructural.

Soportería por expertos solo en Panamericana

En Panamericana contamos con valores que nos hacen ser líderes en la industria de la soportería y fijación, y por los que somos los favoritos de nuestros clientes:

Experiencia: Hemos servido a nuestros clientes en la República Mexicana desde el año 1981.

Servicio al Cliente: La satisfacción de nuestros clientes es nuestro objetivo principal y por el que ahora somos líderes.

Marcas Líderes: Contamos con distribuciones de marcas de alto prestigio en nuestro giro de Soportería y Fijación, por lo que aseguramos piezas de calidad.

Asesoría Profesional: Proporcionamos asesoría confiable por parte de expertos para la correcta ejecución de tus proyectos e instalaciones.

Sistemas de Fijación, Anclaje y Soportería

Encuentra lo que necesites para tu proyecto de soportería en las categorías siguientes:

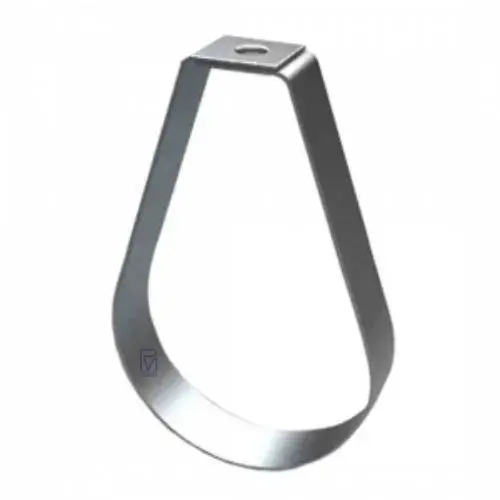

• Abrazaderas
• Soportería

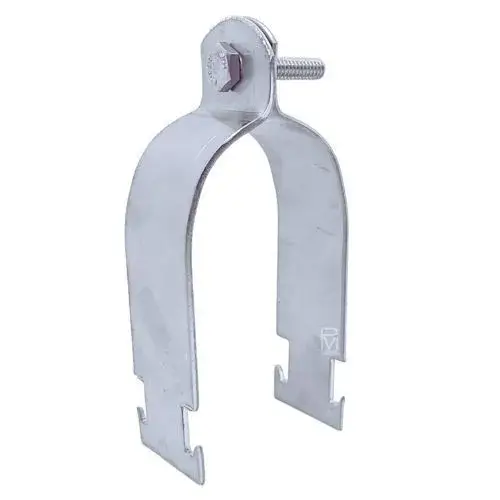

• Unicanal

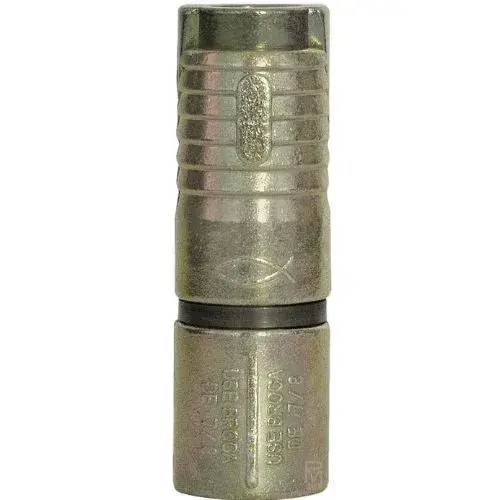

• Expansores-Taquetes
• Tornillería
• Pijas

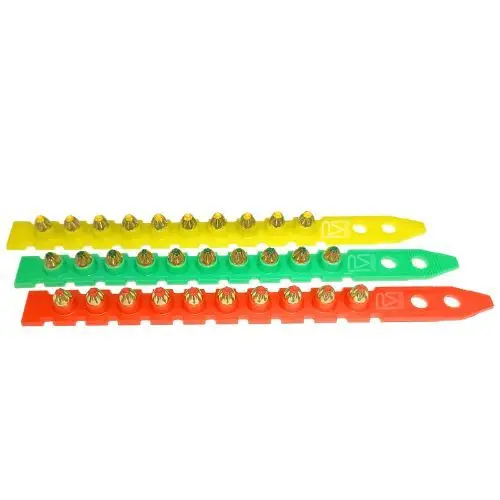

• Fijación A Pólvora

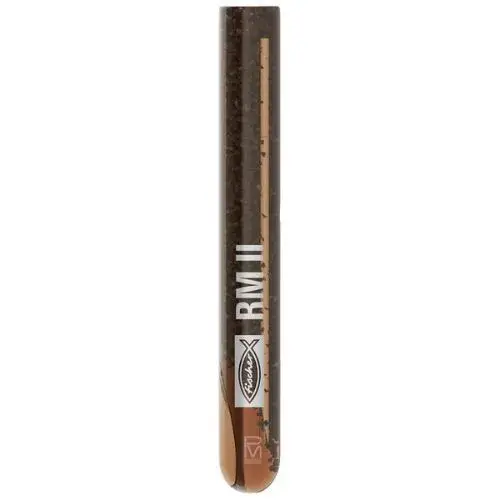

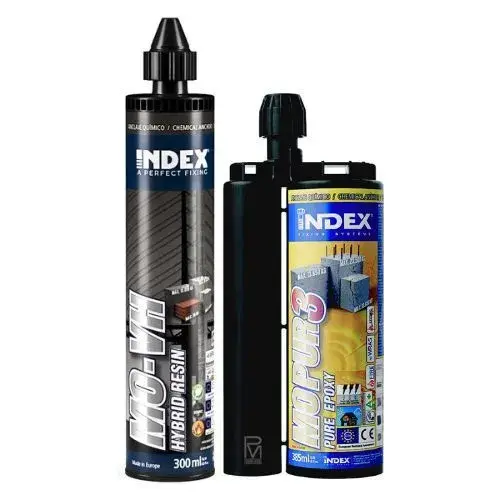

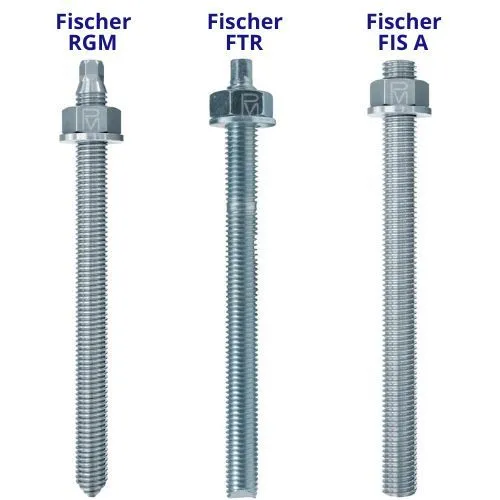

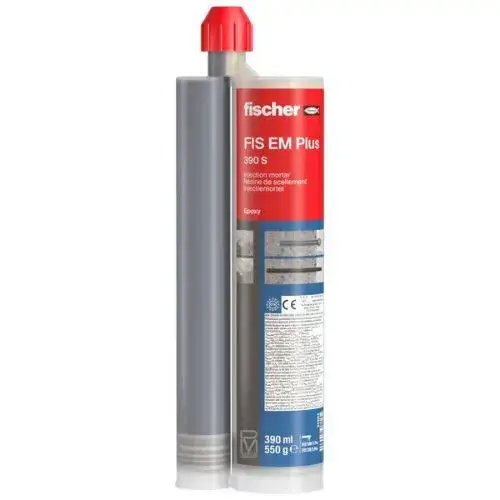

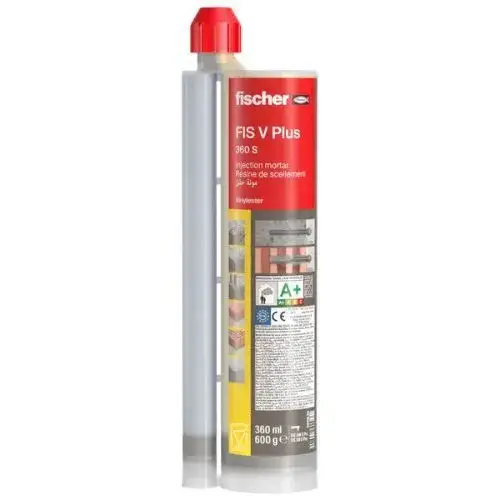

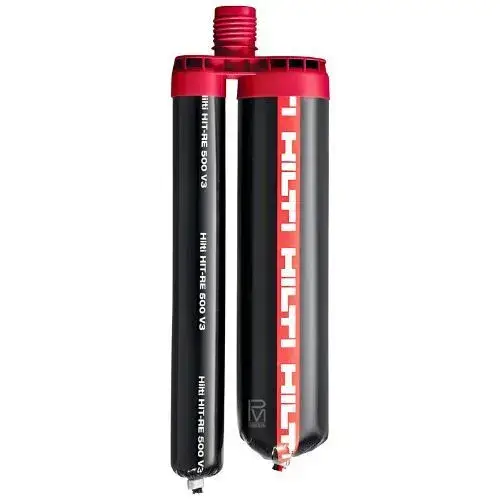

• Anclajes Químicos
• Conduit

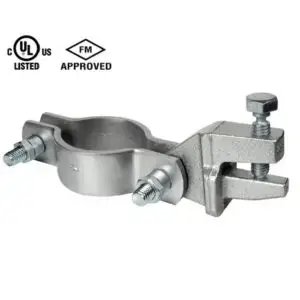

• UL-FM
• Selladores
• Herramientas Eléctricas

Soportería: Tipos de soportes

Los tipos más populares en la soportería y de conexiones que unen una estructura construida a su base son los que mencionaremos a continuación. Todos estos soportes se pueden ubicar en cualquier lugar a lo largo de un elemento estructural.

Los sistemas de soportes se encuentran en los extremos, en los puntos medios o en cualquier otro punto intermedio. Así pues, el tipo de conexión del soporte determina el tipo de carga que puede resistir el soporte.

Por otro lado, el tipo de apoyo que exista también tiene una influencia importante en la capacidad portante de cada elemento, y, por tanto, del sistema completo.

Soportes de tubería estándar

La tubería se sostiene desde arriba a través de abrazaderas o soportería de varios tipos sobre los que descansa. Las abrazaderas también se conocen como soportes. Existen diversos tipos de soportería de tubería comunes que pueden ser instalados para soportar cargas importantes de peso muerto y restringir la tubería para cargas térmicas y dinámicas.

Los diseños y soportería solo están limitados por la imaginación del ingeniero y el diseñador, ya que se han utilizado literalmente miles de diseños diferentes para propósitos especiales.

La tubería se apoya o se asegura a un elemento de soporte, generalmente de una forma estructural estándar (viga en I, viga de ala ancha, ángulo, canal, etc.). La tubería se puede asegurar a este miembro con un tipo de soportería para tubería.

La soportería y abrazaderas de tuberías son dispositivos que traspasan las cargas de los tubos o del accesorio estructural a la estructura o equipo de soporte. Incluyen:

• Colgadores de barra
• Rodillos
• Colgadores de resorte
• Puntales
• Anclas
• Soportes deslizantes.
• Tirantes oscilantes
• Tensores
• Monturas
• Ménsulas

Los llamados accesorios estructurales son elementos que se atornillan, sueldan o sujetan a la tubería, como clips, mordazas, abrazaderas, horquillas y topes.

Es importante que la selección de la soportería de cualquier sistema de tuberías sea la correcta y económica, ya que suele presentar dificultades de diversas consideraciones. Algunas relativamente menores y otras de carácter más crítico. Una decisión inteligente sobre el soporte debe ser el objetivo de todas las fases de diseño y construcción.

Tipos de apoyos en soportería

En el mundo de la soportería, es común que se distingan entre dos tipos, la soportería interna y la soportería externa, éstas se pueden aplicar a través de una soldadura o por medio de ladrillos atornillados o soldados. A continuación, los presentamos:

Soportería externa

Los sistemas de soportería externa son los que se aplican a una estructura que no tiene influencia en los componentes estructurales. Los apoyos estructurales que más se usan son:

Soporte de rodillos: Los soportes que se conforman por rodillos sólo capaces de resistir presiones en ángulo perpendicular y no se pueden mover a los lados.

Soporte fijo: Como su propio nombre lo predice, la soportería fija es el tipo que se considera más fuerte gracias a su característica de rigidez ya que limitan los movimientos de los elementos estructurales.

Soporte simple: Los apoyos de soportería simples se producen en el momento en el que los componentes estructurales se apoyan en otros más.

Soportería interna

Los sistemas de soportería de apoyos internos se encuentran al interior del miembro y lo dividen en partes.

Bisagras internas: Estas pueden resistir los movimientos horizontales y verticales, pero permiten la rotación.

Rodillos internos: Se parecen a los soportes de rodillos, pero se colocan en el centro de un miembro estructural.

Ubicaciones de la soportería

Las ubicaciones de toda la soportería tiene que ver con diversos factores, como; la configuración de la tubería, la ubicación de válvulas, el tamaño de la tubería, accesorios pesados y la estructura que está disponible para el soporte.

Es importante llevar las pautas generales al pie de la letra, ya que ayudará al realizar el análisis de flexibilidad, la operación y el mantenimiento de la soportería en la estructura:

• En la medida de lo posible, sujetar los soportes a la tubería recta en lugar de a los codos, otros accesorios, válvulas, bridas o instrumentos, pero se deben colocar soportes cerca de los instrumentos y otros dispositivos que probablemente se quitarán para el mantenimiento.
• Proporcionar espacio para agregar bucles a las tuberías cerca de equipos sensibles a la carga, por ejemplo, en líneas de succión de bombas.
• Considerar la necesidad de agregar deslizadores para reducir la fricción entre la tubería y el acero de soporte.
• Apoyar la tubería de manera que los carretes que se quitarán para el mantenimiento del equipo se puedan quitar sin agregar soportes temporales.
• Minimizar el uso de perchas de resorte.

Soportería de tubería de uso frecuente

Anclas

Un tipo de soportería rígida que restringe el movimiento en las tres direcciones ortogonales y en las tres direcciones de rotación. Por lo general, se trata de un puntal soldado que está soldado o atornillado al acero o al hormigón.

Existen dos tipos de anclajes, los fijos y los direccionales.

Anclajes fijos

Los anclajes fijos se utilizan en lugares donde se debe evitar todo movimiento de una línea. En términos de tuberías, esto se denomina punto fijo. La forma más popular de anclar una tubería es soldarse directamente a una soportería o también a un elemento estructural.

Si los tubos a anclar están de manera aislada, es recomendable primero soldar una zapata de tubería a la tubería y luego la zapata se suelda a la estructura de acero.

Anclajes direccionales

Los anclajes direccionales se utilizan para forzar el movimiento en una dirección y evitar que ocurra en la dirección opuesta. Los anclajes direccionales se utilizan para alejar el movimiento de una tubería de edificios, estructuras, equipos, entre otros.

Soportería para pata falsa

La llamada soportería de pata falsa es una pieza de extensión soldada a un codo para soportar una tubería y descansa o se ancla en algún miembro de acero. El tamaño de la tubería, la longitud y el grosor de la pared de la extensión de la tubería dependen de diversas situaciones, como el tamaño de la tubería principal, la carga total, etc.

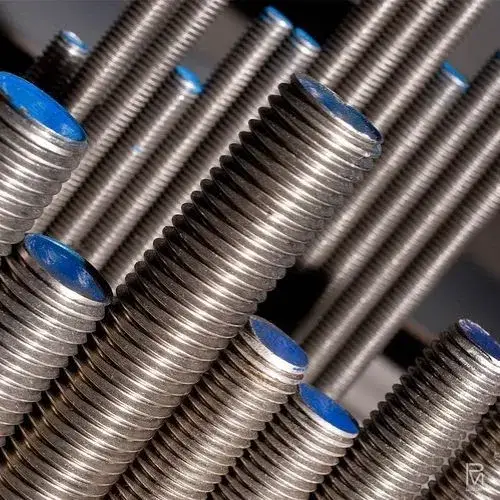

Varillas de suspensión

Se trata de un tipo de soportería de tubo vertical que incorpora una varilla. Puede ser una percha rígida de resorte variable o de soporte constante. Asimismo, colgador es un término que por lo general significa cosas muy diferentes para las diferentes personas.

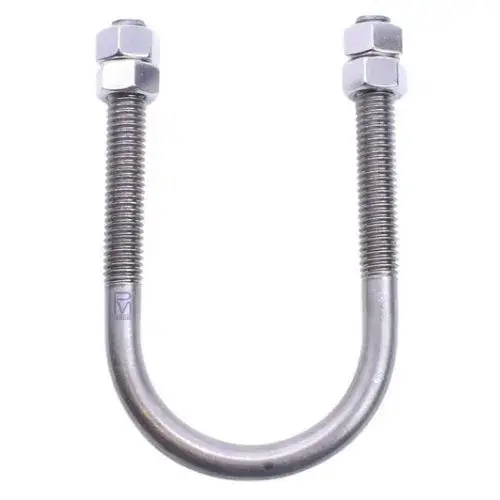

Los colgadores de varilla o de tubería se unen a la tubería a través de un perno en U, una horquilla, una abrazadera de tubería, etc. al acero estructural de arriba. El colgador de barra ofrece soporte en la dirección vertical y permite un movimiento limitado en la dirección horizontal. El ajuste en la dirección vertical se puede lograr a través de hilos o de un tensor.

Guías

Si se llega a dar el caso en el que no se necesite de una restricción total del movimiento de la tubería, se utilizarán las guías de tubería para soportería. Este tipo de guías limitan el movimiento a lo largo del eje lineal de la tubería. En términos más especializados, esto se denomina punto de deslizamiento.

Principalmente, se usan para mantener el espacio adecuado entre las líneas en un rack de tuberías y también evitan el movimiento hacia los lados.  A diferencia del anclaje para tubería, que está soldado a la tubería y a la estructura de acero, la guía permite que la tubería se deslice a lo largo entre dos ángulos.

Cuando los tubos se apoyan en zapatas, las formas angulares se colocan a ambos lados de la zapata.

Suspensión de carga constante

Un colgador para soportería especialmente diseñado para viajar a través de muchas pulgadas de recorrido vertical con un cambio mínimo en la carga de soporte. Hay diferentes estilos y tipos dependiendo de los fabricantes. Un colgador de soporte constante puede estar dentro de las especificaciones y aun así tener una variación de carga de más o menos 6 % a lo largo del rango de recorrido.

Algunos proveedores reclaman una tolerancia más estricta en la variación de la carga. Los colgadores y los soportes constantes se utilizan para tuberías y componentes relacionados donde se producen niveles más altos de desplazamiento vertical.

Suspensores y soportes de resorte variable

En este caso de soportería se trata de bobinas helicoidales que soportan una carga de peso muerto. La carga de soporte cambia a medida que el resorte se mueve por medio de su rango a una tasa de resorte especificada. Este soporte puede ser un colgador encima de la tubería o un soporte de piso debajo de la tubería.

Para evitar restricciones en el sistema, no es indicado obstaculizar la expansión térmica en las tuberías y otros componentes de las mismas. Por lo tanto, los tubos deben estar soportados de manera correspondientemente elástica.

Para compensar los ligeros desplazamientos verticales en las tuberías, se utilizan componentes de resorte como soportes. El funcionamiento de estos componentes se basa en resortes helicoidales ya establecidos que realizan una carga de soporte variable en todo el rango de movimiento correspondiente a las características dadas del resorte.

Amortiguadores hidráulicos

Muchos constructores, se declinan por el uso de amortiguadores (amortiguadores) en los sistemas de tuberías que funcionan térmicamente. En un evento dinámico, estas herramientas forman de manera inmediata una restricción prácticamente rígida entre el componente protegido y la estructura.

La energía dinámica que resulta de este hecho puede ser absorbida y transferida al mismo tiempo sin causar daños. Por medio de una función especial de los amortiguadores, los desplazamientos térmicos durante el funcionamiento normal permanecen sin obstáculos.

Soportería de tubería

Los soportes de tubería vienen en muchas configuraciones y están diseñados para restringir el movimiento de la tubería en una, dos o tres coordenadas espaciales.

En Panamericana encuentra los sistemas de Soportería y Fijación que necesitas

Uno de los factores clave del éxito de Panamericana Sistemas de Fijación y Soportería es nuestra capacidad para escuchar lo que nuestros clientes necesitan y traducirlo en soluciones prácticas y tangibles que no solo cumplan con sus expectativas, sino que también las superen.

Ofrecemos productos resistentes de soportería y fijación adaptados a las especificaciones individuales de cada proyecto, así garantizamos el cumplimiento de los estándares de la industria, la entrega dentro de un plazo acordado y, lo que es más importante, la satisfacción total del cliente en todo momento.

Puedes recoger tus productos de soportería en nuestra sucursal. También contamos con servicio de entrega en Monterrey y su área metropolitana. Así también, realizamos envíos con servicio de transporte en toda la República Mexicana.

Estamos listos para servirte cuando lo necesites, contamos con todo lo necesario para soportería  ¡contáctanos!

Sistemas de fijación, la estabilidad de instalaciones profesionales

Los sistemas de fijación, como su mismo nombre lo indica, son los encargados de garantizar la fijación de cualquier tipo de objeto. Los sistemas de soportería y fijación son herramientas eficaces y rápidas de montar y gracias a que poseen diversas características, cumplirán efectivamente su misión.

En Panamericana Monterrey contamos con piezas y productos de las mejores marcas y de la más alta calidad, totalmente verificadas por nuestros clientes con proyectos más exigentes. Su confianza nos avala.

Sistemas de fijación para proyectos industriales Panamericana Monterrey

Los sistemas de fijación juegan un papel importante en el negocio de la construcción, ya que ofrecen soluciones versátiles y sobre todo personalizables para casi cualquier tipo de tecnología moderna.

Los sistemas de soportería de Panamericana Monterrey cuentan ya con muchos años de experiencia en el mercado, la manufactura de todos nuestros productos sin duda cumple con los más altos y exigentes estándares de calidad.

Todo nuestro stock está delicadamente diseñado para cualquier tipo de proyecto, aunque nuestros principales clientes son los instaladores profesionales o constructoras. Se pueden adaptar a todos los diferentes tipos de necesidades que una construcción pueda necesitar.

Contamos con especialistas de alto nivel desarrollan soluciones personalizadas para cumplir con los requisitos del cliente en cuanto a soportería. Por lo que, en Panamericana Monterrey te ofrecemos sistemas de fijación personalizados para el dando seguimiento a todo el proceso desde el proyecto hasta la aplicación ya consumada.

¿Por qué los sistemas de fijación de Panamericana son los mejores?

Los sistemas de fijación y de soportería resultantes están fabricados en acero galvanizado, acero inoxidable o aluminio y permiten un fácil ajuste milimétrico en los tres ejes para garantizar una sujeción perfecta de la superficie.

La combinación de sistemas de anclaje duraderos y fachadas ventiladas resistentes al desgaste hace que no sea necesario realizar un mantenimiento significativo en al menos 20 años.

El uso de sistemas de anclaje para fachadas ventiladas es una elección estratégica que implica múltiples beneficios, tales como:

• Eficiencia energética
• Gran resistencia
• Materiales de calidad
• Instalación rápida y fácil
• Herramientas personalizadas
• Poco mantenimiento

Sistemas de Fijación de Panamericana Monterrey

Garantizamos que en Panamericana Monterrey encontrarás el sistema de fijación que necesitas para tu proyecto a gran escala, de no ser así, la fabricamos. Contamos con piezas en las siguientes categorías:

• Abrazaderas
• Soportería
• Unicanal
• Expansores-Taquetes
• Tornillería
• Pijas
• Fijación A Pólvora
• Anclajes Químicos
• Conduit
• UL-FM
• Selladores
• Herramientas Eléctricas

Tipos de sistemas de fijación

Se conocen dos tipos de sistemas de fijación y de soportería los móviles y los permanentes. A continuación, explicaremos un poco más cada categoría.

Sistemas de fijación móviles

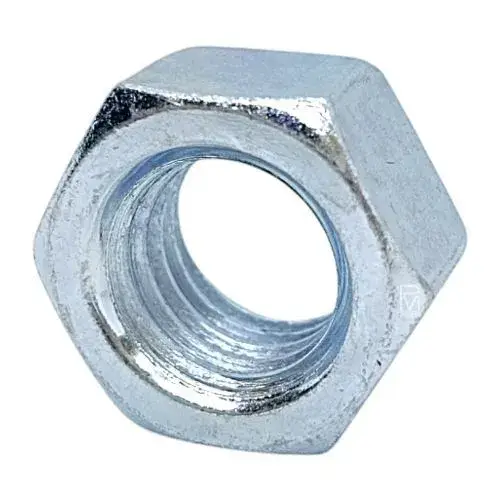

Los pernos, tornillos, tuercas y las rondanas se consideran sujetadores móviles. Están diseñados para crear una unión temporal entre dos objetos, esta unión significa que puede quitar estos sujetadores sin dañar la unión.

Sistemas de fijación permanentes

Los remaches, las soldaduras y algunos tornillos se consideran sujetadores y soportería permanentes. Este tipo de productos están diseñados para crear una unión permanente entre dos objetos. Esto significa que si se quita uno de estos fijadores, dañará la unión.

¿Cuáles sistemas de fijación necesitas?

Tanto los Sistemas de fijación móviles como los Sistemas de fijación permanentes son herramientas de construcción importantes porque suelen ser los componentes más débiles. Si llegara a haber una falla con el sujetador, podría haber daños graves en toda la construcción.

Dentro de los sistemas de fijación hay que considerar las fijaciones de carga  ligera, media y pesadas

Las soluciones para fijaciones ligeras con las que contamos en Panamericana Monterrey son ideales  para brindar un soporte completo, como es el caso de los taquetes de expansión para peso ligero hasta abrazaderas y más.

También contamos con elementos de gran resistencia y calidad para sistemas de fijación que soportan cargas medias que están hechas de materiales de alta resistencia. Contamos con un amplio catálogo de abrazaderas que se complementan con tubos conduit.

Además de las soluciones para cargas ligeras y medias, también tenemos artículos y productos para cargas pesadas que tienen la resistencia máxima posible para soportar gran peso, tanto en abrazaderas, taquetes y más elementos de soportería.

Cada uno de ellos es ideal para diferentes tipos de sistemas de fijación en  paredes, como hormigón, cemento, mampostería, entre otros. Conoce más de ellos en nuestro sitio web y dale a tus instalaciones la soportería que necesitan para diferentes pesos.

Panamericana Monterrey, Sistemas de Fijación y Soportería

En Panamericana Monterrey somos una empresa líder en Soportería y Sistemas de Fijación. Puedes recoger los productos que necesitas en nuestra sucursal. También contamos con servicio de entrega en Monterrey y su área metropolitana. Así también, realizamos envíos con servicio de transporte en toda la República Mexicana.

Contamos con un gran equipo con experiencia y conocimiento de todos los productos, mismo que con gusto atenderán todas tus dudas sobre las características de las piezas para soportería que te interesen.

Tenemos una bodega llena de productos preparados para repartirse de manera inmediata. Además, también contamos con una gran red de distribución a cualquier parte del país a los más costos más competitivos.

Te ofrecemos productos de la mejor calidad en soportería y fijación, así como taquetes expansivos sujetos a las especificaciones individuales de cada proyecto, así garantizamos el cumplimiento de los estándares de la industria, la entrega dentro de un plazo acordado y, lo que es más importante, la satisfacción total del cliente en todo momento.

Estamos listos para servirte y ayudarte en todos tus proyectos de soportería ¡Contáctanos!
