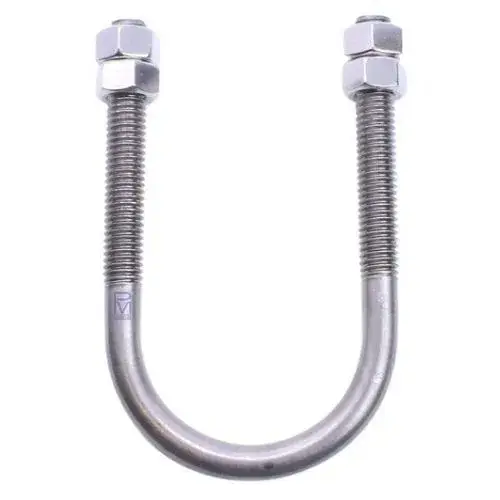

Abrazadera Tipo U – Fijación Resistente para Tuberías y Estructuras
La abrazadera tipo U es una solución práctica y robusta para el soporte y fijación de tuberías en diferentes sistemas. Gracias a su diseño curvo, envuelve el elemento a sujetar y se fija mediante tuercas, garantizando una presión uniforme y una sujeción segura.
Fabricada en acero al carbón y con acabado galvanizado electrolítico, esta abrazadera ofrece buena resistencia mecánica y protección contra la corrosión, lo que la hace adecuada tanto para instalaciones interiores como exteriores. Está disponible en versiones de servicio ligero y servicio pesado, cubriendo una amplia gama de diámetros y necesidades de carga.
Beneficios de la Abrazadera Tipo U
Sujeción firme y confiable
- Mantiene tuberías y estructuras estables.
· Reduce movimientos, vibraciones y desplazamientos.
Versatilidad de uso
- Disponible en servicio ligero y pesado para distintas aplicaciones.
· Apta para diferentes diámetros y tipos de instalación.
Resistencia y durabilidad
- Fabricada en acero al carbón de alta resistencia.
· El galvanizado electrolítico protege contra la oxidación.
Fácil instalación
- Diseño sencillo que permite un montaje rápido.
· Compatible con tornillería y soportes estándar.
Especificaciones Técnicas
Material
- Acero al carbón
Acabado
- Galvanizado electrolítico
Tipo de Servicio
- Servicio ligero
· Servicio pesado
Medidas Disponibles
- Servicio ligero: desde ½” hasta 10”
· Servicio pesado: desde ½” hasta 30”
Instalación de la Abrazadera Tipo U
Pasos básicos de instalación
1. Selección del tamaño
o Elegir la abrazadera según el diámetro exterior de la tubería o estructura.
2. Colocación
o Posicionar la abrazadera alrededor del elemento a sujetar.
3. Fijación
o Insertar los extremos roscados en el soporte o estructura.
o Colocar arandelas y tuercas.
4. Ajuste
o Apretar de forma uniforme hasta lograr una sujeción firme y segura.
5. Verificación
o Confirmar que no exista movimiento o juego en la instalación.
Aplicaciones de la Abrazadera Tipo U
Instalaciones Industriales
- Soporte de tuberías de proceso
· Sistemas mecánicos y estructurales
Instalaciones Sanitarias
- Tuberías de agua y drenaje
· Sistemas hidráulicos y sanitarios
Sistemas Eléctricos
- Sujeción de conduits metálicos
· Soporte de líneas eléctricas
Uso Estructural
- Montaje de estructuras metálicas
· Fijación de elementos pesados en obra
Conclusión
La abrazadera tipo U es una solución eficiente, resistente y versátil para la sujeción de tuberías y estructuras. Su fabricación en acero al carbón, su acabado galvanizado y su disponibilidad en versiones de servicio ligero y pesado la convierten en una opción confiable para proyectos industriales, sanitarios y estructurales donde la seguridad y la durabilidad son esenciales.
En Panamericana Monterrey contamos con la abrazadera tipo U en distintas medidas y configuraciones para cubrir las necesidades de tu proyecto. Contáctanos hoy mismo en Panamericana Monterrey y pide la tuya para una compra segura y confiable.
Ficha Tecnica Abrazadera Tipo U Servicio Ligero
Ficha Tecnica Abrazadera Tipo U Servicio Pesado
Cotizar
CÓDIGO | ABRAZADERA U120 (LIGERA) GALVANIZADA | DIAMETRO TUBERIA | DIAMETRO TUERCA |
60101 | ABRAZADERA TIPO "U" PM-120 (en kit con 2 tuercas) | 1/2" (diámetro del tubo) | 1/4" (diámetro de tuerca) |
60102 | ABRAZADERA TIPO "U" PM-120 (en kit con 2 tuercas) | 3/4" (diámetro del tubo) | 1/4" (diámetro de tuerca) |
60103 | ABRAZADERA TIPO "U" PM-120 (en kit con 2 tuercas) | 1" (diámetro del tubo) | 1/4" (diámetro de tuerca) |
60104 | ABRAZADERA TIPO "U" PM-120 (en kit con 2 tuercas) | 1 1/4" (diámetro del tubo) | 1/4" (diámetro de tuerca) |
60105 | ABRAZADERA TIPO "U" PM-120 (en kit con 2 tuercas) | 1 1/2" (diámetro del tubo) | 1/4" (diámetro de tuerca) |
60106 | ABRAZADERA TIPO "U" PM-120 (en kit con 2 tuercas) | 2" (diámetro del tubo) | 1/4" (diámetro de tuerca) |
60107 | ABRAZADERA TIPO "U" PM-120 (en kit con 2 tuercas) | 2 1/2" (diámetro del tubo) | 3/8" (diámetro de tuerca) |
60108 | ABRAZADERA TIPO "U" PM-120 (en kit con 2 tuercas) | 3" (diámetro del tubo) | 3/8" (diámetro de tuerca) |
60108A | ABRAZADERA TIPO "U" PM-120 (en kit con 2 tuercas) | 3 1/2" (diámetro del tubo) | 3/8" (diámetro de tuerca) |
60109 | ABRAZADERA TIPO "U" PM-120 (en kit con 2 tuercas) | 4" (diámetro del tubo) | 3/8" (diámetro de tuerca) |
60110 | ABRAZADERA TIPO "U" PM-120 (en kit con 2 tuercas) | 6" (diámetro del tubo) | 1/2" (diámetro de tuerca) |
60111 | ABRAZADERA TIPO "U" PM-120 (en kit con 2 tuercas) | 8" (diámetro del tubo) | 1/2" (diámetro de tuerca) |
60112 | ABRAZADERA TIPO "U" PM-120 (en kit con 2 tuercas) | 10" (diámetro del tubo) | 5/8" (diámetro de tuerca) |
CÓDIGO | PLACA DE RESPALDO GALVANIZADA PARA U120 | DIAMETRO |
71183 | PLACA DE RESPALDO P/U-120 | 1/2" |
71184 | PLACA DE RESPALDO P/U-120 | 3/4" |
71185 | PLACA DE RESPALDO P/U-120 | 1" |
71186 | PLACA DE RESPALDO P/U-120 | 1 1/4" |
71187 | PLACA DE RESPALDO P/U-120 | 1 1/2" |
71188 | PLACA DE RESPALDO P/U-120 | 2" |
CÓDIGO | ABRAZADERA U137 (PESADA) GALVANIZADA | DIAMETRO TUBERIA | DIAMETRO TUERCA |
60201 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 1/2" (diámetro del tubo) | 3/8" (diámetro de tuerca) |
60202 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 3/4" (diámetro del tubo) | 3/8" (diámetro de tuerca) |
60203 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 1" (diámetro del tubo) | 3/8" (diámetro de tuerca) |
60204 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 1 1/4" (diámetro del tubo) | 3/8" (diámetro de tuerca) |
60205 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 1 1/2" (diámetro del tubo) | 3/8" (diámetro de tuerca) |
60206 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 2" (diámetro del tubo) | 3/8" (diámetro de tuerca) |
60207 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 2 1/2" (diámetro del tubo) | 1/2" (diámetro de tuerca) |
60208 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 3" (diámetro del tubo) | 1/2" (diámetro de tuerca) |
60208A | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 3 1/2" (diámetro del tubo) | 1/2" (diámetro de tuerca) |
60209 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 4" (diámetro del tubo) | 1/2" (diámetro de tuerca) |
60210 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 5" (diámetro del tubo) | 1/2" (diámetro de tuerca) |
60211 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 6" (diámetro del tubo) | 5/8" (diámetro de tuerca) |
60212 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 8" (diámetro del tubo) | 5/8" (diámetro de tuerca) |
60213 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 10" (diámetro del tubo) | 3/4" (diámetro de tuerca) |
60214 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 12" (diámetro del tubo) | 7/8" (diámetro de tuerca) |
60215 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 14" (diámetro del tubo) | 7/8" (diámetro de tuerca) |
60216 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 16" (diámetro del tubo) | 7/8" (diámetro de tuerca) |
60217 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 18" (diámetro del tubo) | 1" (diámetro de tuerca) |
60218 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 20" (diámetro del tubo) | 1" (diámetro de tuerca) |
60219 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 24" (diámetro del tubo) | 1" (diámetro de tuerca) |
60220 | ABRAZADERA TIPO "U" PM-137 (en kit con 2 tuercas) | 30" (diámetro del tubo) | 1" (diámetro de tuerca) |
CÓDIGO | ABRAZADERA U130 (EN 5/16") GALVANIZADA | DIAMETRO TUBERIA | DIAMETRO TUERCA |
60221 | ABRAZADERA TIPO "U" PM-130 (en kit con 2 tuercas) | 1/2" (diámetro del tubo) | 5/16" (diámetro de tuerca) |
60222 | ABRAZADERA TIPO "U" PM-130 (en kit con 2 tuercas) | 3/4" (diámetro del tubo) | 5/16" (diámetro de tuerca) |
60223 | ABRAZADERA TIPO "U" PM-130 (en kit con 2 tuercas) | 1" (diámetro del tubo) | 5/16" (diámetro de tuerca) |
60229 | ABRAZADERA TIPO "U" PM-130 (en kit con 2 tuercas) | 1 1/4" (diámetro del tubo) | 5/16" (diámetro de tuerca) |
60224 | ABRAZADERA TIPO "U" PM-130 (en kit con 2 tuercas) | 1 1/2" (diámetro del tubo) | 5/16" (diámetro de tuerca) |
60224A | ABRAZADERA TIPO "U" PM-130 (en kit con 2 tuercas) | 2" (diámetro del tubo) | 5/16" (diámetro de tuerca) |
CÓDIGO | ABRAZADERA U140 (PATA LARGA) GALVANIZADA | DIAMETRO TUBERIA | DIAMETRO TUERCA |
60225 | ABRAZADERA TIPO "U" PM-140 (en kit con 2 tuercas) | 1/2" (diámetro del tubo) | 1/4" (diámetro de tuerca) |
60226 | ABRAZADERA TIPO "U" PM-140 (en kit con 2 tuercas) | 3/4" (diámetro del tubo) | 1/4" (diámetro de tuerca) |
60227 | ABRAZADERA TIPO "U" PM-140 (en kit con 2 tuercas) | 1" (diámetro del tubo) | 1/4" (diámetro de tuerca) |
60228 | ABRAZADERA TIPO "U" PM-140 (en kit con 2 tuercas) | 2" (diámetro del tubo) | 1/4" (diámetro de tuerca) |
