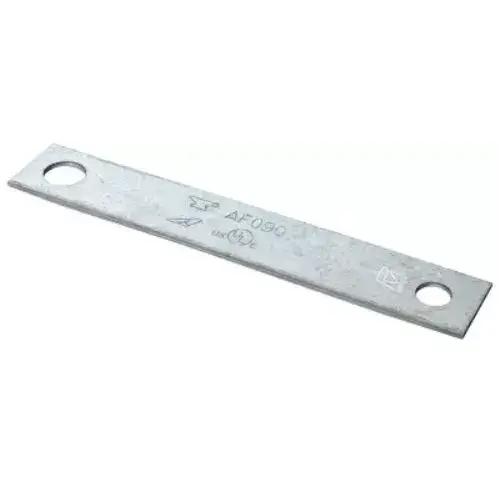

Fig. AF090 Anvil: Correa de Sujeción para Áreas Sísmicas
Descripción del Producto
El Fig. AF090 Anvil es una correa de sujeción especialmente diseñada para usarse con abrazaderas de viga Anvil en áreas donde se prevé movimiento debido a la actividad sísmica. Este dispositivo asegura la fijación de las abrazaderas de viga a los elementos estructurales, conforme a las normativas de la NFPA 13, que requieren el uso de correas de sujeción en áreas sísmicas. La correa está hecha de acero carbono con un acabado pre-galvanizado que cumple con los estándares de ASTM A653, lo que garantiza una alta resistencia y durabilidad.
Beneficios Principales
- Cumplimiento de Normativas: La correa AF090 Anvil cumple con los requisitos establecidos por la NFPA 13, siendo ideal para aplicaciones en zonas sísmicas donde se necesita una fijación segura de las abrazaderas de viga.
- Resistencia y Durabilidad: Fabricado en acero carbono con acabado pre-galvanizado, el Fig. AF090 Anvil ofrece una excelente resistencia a la corrosión, asegurando un funcionamiento seguro y duradero en ambientes industriales y zonas sísmicas.
- Instalación Rápida y Sencilla: El diseño de doble agujero permite una instalación eficiente con varillas roscadas de 3/8″ y ½”, optimizando el proceso y reduciendo tiempos de montaje.
- Compatibilidad: Es compatible con las abrazaderas de viga Anvil Fig. 86, 88, 92, 93, 94, y 95, lo que garantiza versatilidad en diversas aplicaciones industriales.
Especificaciones Técnicas
- Material: Acero carbono con acabado pre-galvanizado conforme a ASTM A653.
- Rango de Tamaño: Varilla roscada de 3/8″ a ¾”.
- Aprobaciones: cULus Listado. Cumple con los requisitos de colgado y refuerzo en NFPA 13.
- Dimensiones (en pulgadas):
- Tamaño de varilla: 3/8″ y ½”
- Longitud (L): 6″, 8″, 10″, 12″
- Ancho (W): 1″ (15 ga.)
- Grosor (T): ⅝” (14 ga.)
- Aplicaciones: Especialmente diseñado para aplicaciones sísmicas y protección contra incendios.
Instrucciones de Instalación
- Instalar la Abrazadera de Viga: Siga las instrucciones de instalación del fabricante para colocar la abrazadera de viga en el elemento estructural.
- Colocar la Correa de Sujeción: Ponga la correa de sujeción sobre la varilla expuesta.
- Ajustar la Correa: Tire de la correa y envuélvala alrededor de la brida de la viga. Asegúrese de que al menos 1″ esté envuelta alrededor de la viga.
- Instalar una Tuerca: Si la varilla se extiende menos de 1″, instale una tuerca para asegurar la correa a la abrazadera de viga y la varilla.
- Cumplir con los Requisitos de Protección contra Incendios: Instalar la correa según los requisitos de NFPA 13 y los códigos locales aplicables.
Aplicaciones del Fig. AF090 Anvil
- Zonas Sísmicas: Su principal aplicación es en áreas donde se espera movimiento sísmico, asegurando la fijación estable de las abrazaderas de viga a la estructura.
- Protección contra Incendios: Ideal para ser usado en sistemas de protección contra incendios, cumpliendo con los estrictos estándares de la NFPA 13.
- Industrias de Construcción y Energía: Es perfecto para instalaciones en sectores donde la estabilidad y la seguridad estructural son primordiales ante movimientos sísmicos.
