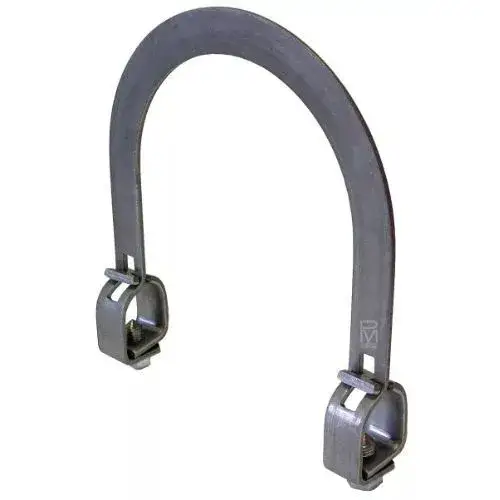

Características Principales de la Fig. 776 ANVIL UL
La Fig. 776 ANVIL UL está fabricada con materiales de alta resistencia, especialmente diseñada para ofrecer soporte y seguridad a sistemas de tuberías expuestos a cargas sísmicas laterales. Ideal para proyectos donde la resistencia sísmica es crítica, como en instalaciones industriales o edificios de gran altura.
Beneficios Clave:
- Alta Capacidad Sísmica: Brinda refuerzo robusto a las tuberías, evitando desplazamientos durante eventos sísmicos.
- Versatilidad en Instalación: Apta tanto para cargas sísmicas laterales como verticales.
- Cumple Normativas: Aprobada por FM (FM 1950-10 y FM 1950-13) y pre-aprobada por OSHPD (OPM-0351-13 y OPA-2804-10), asegurando que cumple con los estándares de seguridad requeridos.
- Durabilidad: Hecha de acero carbono, con acabado electrogalvanizado o sin tratar, garantizando resistencia y larga vida útil.
Especificaciones Técnicas
Materiales:
- Material: Acero carbono.
- Acabado: Galvanizado electrostáticamente o sin tratar según la especificación ASTM B633.
Rango de Tamaños:
- Tubería de servicio: Desde 2 1/2″ hasta 8″.
- Tubería de refuerzo: De 1″ a 1 1/4″, programada para 40.
Capacidad de Carga Sísmica:
La Fig. 776 ANVIL UL está diseñada para soportar cargas sísmicas laterales hasta 1,290 lbs, dependiendo del tamaño y ángulo de la tubería de refuerzo.
Instrucciones de Instalación
Pasos para una Instalación Correcta:
- Coloca la abrazadera OSHPD Lateral Brace Clamp sobre la tubería de servicio a reforzar.
- Desliza la tubería de refuerzo a través de los extremos de la abrazadera.
- Asegúrate de que la tubería de refuerzo sobresalga al menos 1″ fuera de los extremos de la abrazadera.
- Ajusta el ángulo de la tubería de refuerzo según la instalación deseada.
- Aprieta los tornillos de forma alterna hasta que se ajuste completamente y el tornillo toque el extremo de la abrazadera.
Nota: En instalaciones de refuerzo en 4 vías o riser, se deben instalar dos abrazaderas a no más de 6″ de distancia.
Aplicaciones de la Fig. 776 ANVIL UL
Esta abrazadera es ideal para:
- Edificaciones en Zonas Sísmicas: Refuerzo de sistemas de tuberías en instalaciones de gran altura o industriales.
- Instalaciones de Protección Contra Incendios: Instalación conforme a las normativas de NFPA 13.
- Sistemas de Tuberías en Áreas Vulnerables: Para asegurar la integridad de las tuberías durante eventos sísmicos.
