Conectores para tubería conduit y cuándo usar cada uno
Una instalación eléctrica con tubería conduit necesita más que tubos y conductores para quedar correctamente armada. Los cambios de dirección, las entradas a cajas y las conexiones entre tramos requieren piezas específicas que faciliten el montaje y mantengan protegidos a los conductores. Ahí es donde entran los conectores para tubería conduit.
Elegir el conector correcto depende de la dirección que debe tomar la instalación, del punto donde se realizará la conexión y del tipo de tubería utilizado. Entre las opciones más comunes se encuentran el conector hub y los condulet LB, LL, LR, C y T, cada uno pensado para resolver una necesidad diferente.

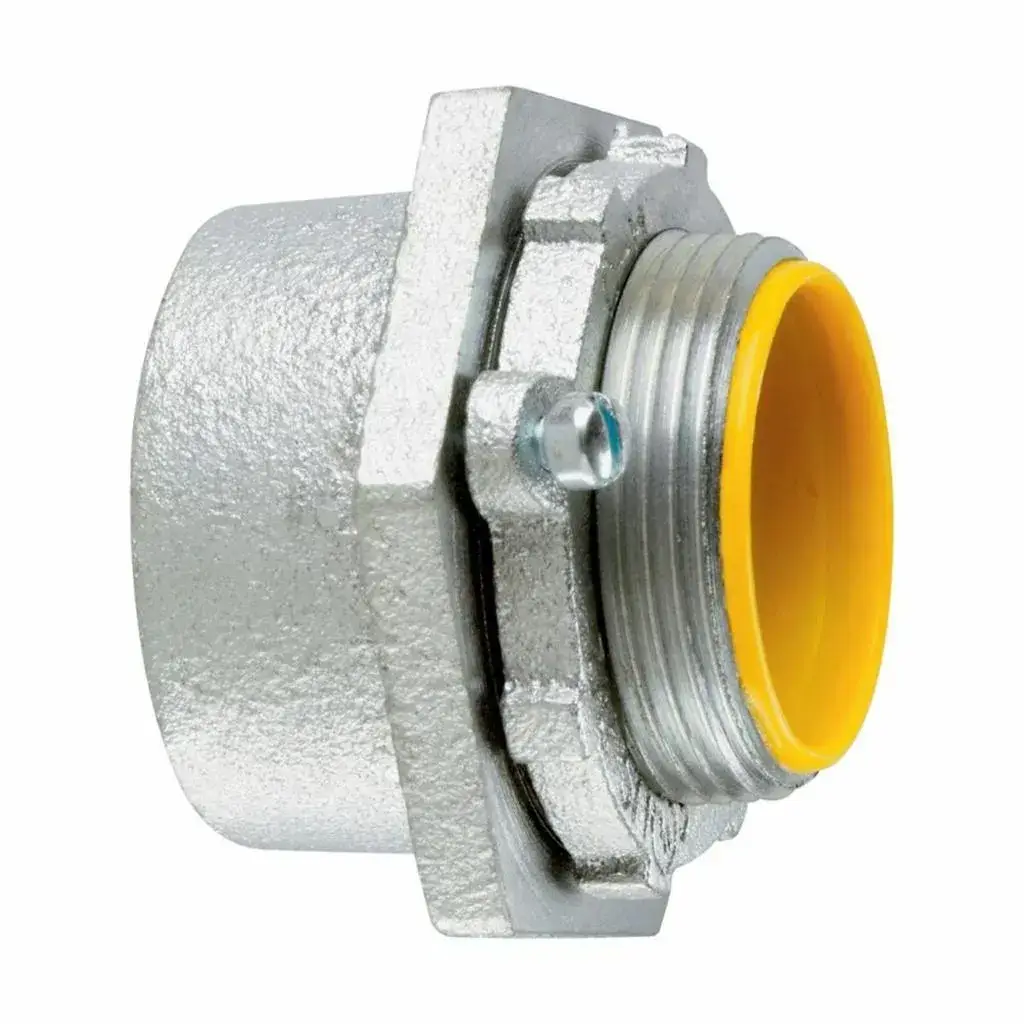

Conector hub para realizar conexiones firmes
El conector hub se utiliza para realizar la conexión de la tubería conduit con determinados equipos, cajas o gabinetes que cuentan con una entrada roscada compatible. Su función principal es proporcionar una unión firme y adecuada entre el conduit y el punto de conexión.
Este tipo de pieza resulta especialmente útil cuando la tubería necesita ingresar directamente a un gabinete o envolvente eléctrica. Antes de seleccionarlo, conviene revisar el diámetro del conduit y la medida de la entrada donde será instalado.
Puedes consultar las opciones disponibles de conector hub para identificar el modelo que corresponde a tu instalación.
Condulet LB para cambios de dirección de 90 grados
El condulet LB permite realizar un cambio de dirección de aproximadamente 90 grados cuando la tubería necesita modificar su recorrido y continuar hacia otro punto. La característica que lo distingue es la ubicación de sus entradas, que permite formar una trayectoria en ángulo recto.
Además de facilitar el cambio de dirección, el diseño del condulet permite acceder al interior para realizar tareas de instalación o mantenimiento sin tener que desmontar todo el tramo.
Es una alternativa práctica para recorridos donde el conduit debe girar hacia una pared, equipo o sección diferente de la instalación. Para revisar esta configuración puedes consultar el condulet LB.
Condulet LL para dirigir la tubería hacia la izquierda
El condulet LL también permite realizar un cambio de dirección, pero está diseñado para orientar el recorrido del conduit hacia la izquierda.
Esta diferencia puede parecer pequeña, aunque resulta importante cuando se está siguiendo un trayecto específico dentro de una instalación.
La elección entre un LB, LL o LR depende principalmente de hacia dónde debe continuar físicamente la tubería.
El condulet LL puede ser conveniente cuando el diseño requiere mantener el recorrido hacia el lado izquierdo y facilitar el acceso al interior del accesorio.
Condulet LR para cambios hacia la derecha
El condulet LR cumple una función similar al LL, pero permite orientar el recorrido hacia la derecha.
Es una pieza útil cuando la distribución de la tubería ya está definida y se necesita realizar el giro sin improvisar la trayectoria.
En una instalación con varios cambios de dirección, elegir correctamente entre LB, LL y LR ayuda a mantener un recorrido ordenado y facilita futuras intervenciones.
Puedes revisar el condulet LR antes de definir la pieza que necesitas.
Condulet C para continuar el recorrido
El condulet C se utiliza cuando se necesita facilitar el acceso a una sección recta de la instalación.
Su configuración permite trabajar con el conduit manteniendo el recorrido, algo útil cuando se requiere revisar, instalar o dar mantenimiento a los conductores.
No se trata de una pieza para cambiar la dirección del conduit, sino de un accesorio pensado para determinados puntos de acceso dentro del recorrido.
Condulet T para dividir el recorrido del conduit
Cuando una instalación necesita llevar la tubería hacia dos direcciones diferentes desde un mismo punto, el condulet T puede ser la opción adecuada.
Su configuración permite formar una derivación y distribuir el recorrido hacia distintos tramos.
Es especialmente útil en instalaciones donde una línea principal necesita continuar mientras otra sección se dirige hacia un equipo, caja o área diferente.
Cómo elegir entre los conectores conduit
Antes de comprar conectores conduit, conviene definir exactamente qué necesita hacer cada unión. No basta con conocer el diámetro de la tubería, también hay que considerar la dirección del recorrido y el punto donde se instalará el accesorio.
Puedes revisar estos aspectos antes de cotizar:
Diámetro y tipo de conduit que utilizarás.
Dirección del recorrido que debe seguir la tubería.
Punto de conexión con cajas, gabinetes o equipos.
Necesidad de acceso para instalación o mantenimiento.
Configuración del accesorio según el cambio o derivación requerida.
Si estás armando un recorrido completo, también puedes consultar la categoría de tubería conduit para revisar los elementos que forman parte de este tipo de instalación.
Encuentra los conectores adecuados para tu instalación
Contar con el accesorio correcto desde la planeación ayuda a evitar adaptaciones innecesarias durante el montaje. En Panamericana Monterrey puedes consultar diferentes conectores para tubería conduit y elegir la alternativa que mejor se adapte al recorrido de tu instalación.
Para conexiones específicas, también puedes revisar opciones como el conector hub, así como los diferentes tipos de Condulet LB , Condulet LL y Condulet LR. Conocer las alternativas disponibles te permite seleccionar los accesorios adecuados antes de comenzar la instalación.
Consulta las opciones disponibles y solicita asesoría para encontrar los conectores que necesitas para tu proyecto.
